碳化矽

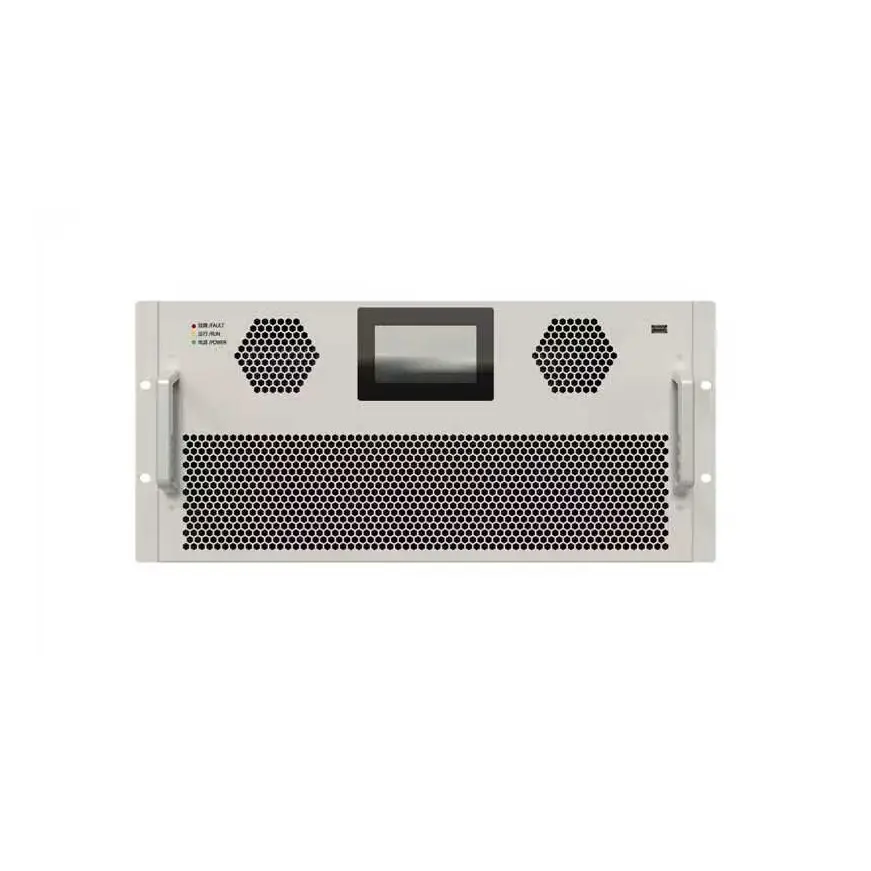

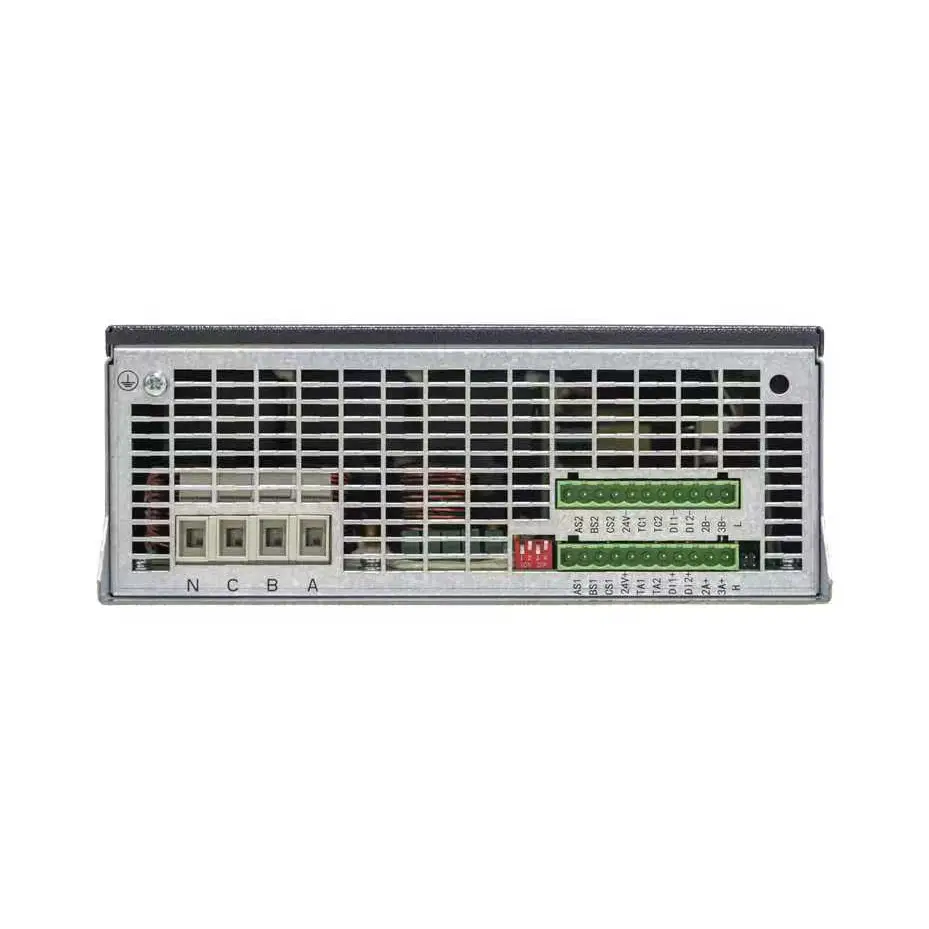

Meganuvo APF 碳化矽機型（APF SIC model）

Compared with conventional models in the industry, it features smaller size, perfectly fits embedded installation projects and saves space.

Meganuvo APF 碳化矽機型（APF SIC model）
Meganuvo APF 碳化矽機型（APF SIC model）
Meganuvo APF 碳化矽機型（APF SIC model）
Meganuvo APF 碳化矽機型（APF SIC model）
碳化矽

PRODUCT OVERVIEW

產品介紹

Compared with conventional models in the industry, it features smaller size, perfectly fits embedded installation projects and saves space.
50/60Hz電網頻率
99%整機效率
＞97%諧波濾除率
聯繫我們 查看全部產品

產品應用

  1. 與行業內常規機型相比，體積降低，高度適配嵌入式安裝專案，節省空間。
  2. 與行業內常規機型相比，重量降低，提升了安裝便利性，降低施工、運輸、安裝成本。
  3. 以 APF150A 機型滿載為例，對比行業內常規機型每小時約節省 2 度電。
  4. 單機櫃可安裝 8 模組，可減少多模組並機系統的機櫃數量。
  5. 單監控可控制 16 模組，實現更多模組一體化控制，降低方案成本。

技術參數



内容

參數

容量規格 (A)

APF15、APF50/75、APF100、APF150、APF200

系統參數



額定輸入線電壓

380V（40%+20%）；220V(20%+20%)

電網頻率

50/60Hz

整機效率

99%

電網結構

三相三線、三相四線

可並聯台數

不限

性能指標



額定容量

15A、50A/75A、100A、150A、200A

諧波補償

支援

無功補償

支援

不平衡補償

支援

濾波濾除範圍

261 次、250 次

諧波濾除率

＞97%

目標功率因數

從1 ~ 1 可調

通訊監控能力



通訊介面

RS485、網口（選配）、Modbus 協定、WiFi

監控

支援獨立監控、集中監控

機械特性



安裝方式

機架 + 壁掛式、機架式 / 壁掛式 / 整櫃式

模組顏色

黑色細砂紋

環境要求



海拔高度

≤1500m；1500~4000m 區間，依國家標準 GB/T3859.2，每增加 100m，功率降額 1%

運行溫度

10℃ ~ +40℃

防護等級

IP20，其餘 IP 等級可客製化

產品特點

  1. 整機效率：實現99% 超高效率
  2. 體積減小：體積縮減超50%
  3. 重量降低：重量減少40%
  4. 補償率提升：諧波補償率可達97%
  5. 單櫃容量提升：單櫃最高可配置1200A
  6. 單監控可控模組數提升：單一監控可管控16 台模組

安裝形式

全新碳化矽平台，支援壁掛式、機架式兩種安裝形式。
